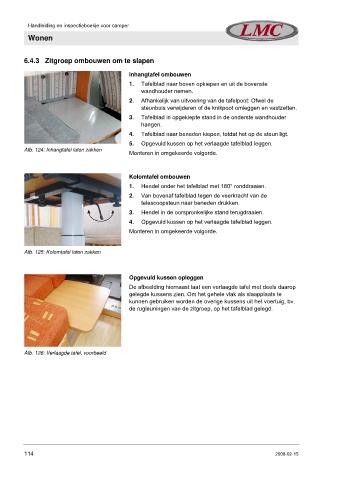

Page 114 - Gebruikershandleiding LMC

Handleiding en inspectieboekje voor camper

Wonen

6.4.3 Zitgroep ombouwen om te slapen

Inhangtafel ombouwen
1. Tafelblad naar boven opkiepen en uit de bovenste
wandhouder nemen.
2. Afhankelijk van uitvoering van de tafelpoot: Ofwel de
steunbuis verwijderen of de knikpoot omleggen en vastzetten.
3. Tafelblad in opgekiepte stand in de onderste wandhouder
hangen.
4. Tafelblad naar beneden kiepen, totdat het op de steun ligt.
5. Opgevuld kussen op het verlaagde tafelblad leggen.
Afb. 124: Inhangtafel laten zakken
Monteren in omgekeerde volgorde.

Kolomtafel ombouwen
1. Hendel onder het tafelblad met 180° ronddraaien.
2. Van bovenaf tafelblad tegen de veerkracht van de
telescoopsteun naar beneden drukken.
3. Hendel in de oorspronkelijke stand terugdraaien.
4. Opgevuld kussen op het verlaagde tafelblad leggen.
Monteren in omgekeerde volgorde.

Afb. 125: Kolomtafel laten zakken

Opgevuld kussen opleggen
De afbeelding hiernaast laat een verlaagde tafel met deels daarop
gelegde kussens zien. Om het gehele vlak als slaapplaats te
kunnen gebruiken worden de overige kussens uit het voertuig, bv.
de rugleuningen van de zitgroep, op het tafelblad gelegd.

Afb. 126: Verlaagde tafel, voorbeeld

114 2008-02-15
