Handleiding en inspectieboekje voor camper
Overzicht

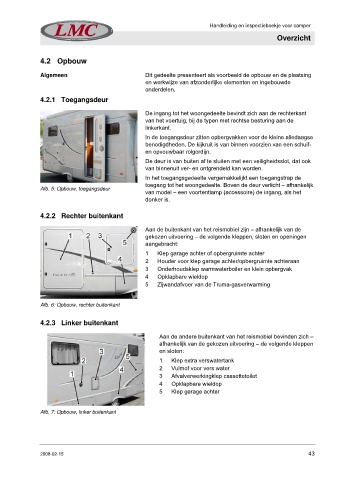

4.2 Opbouw
Algemeen Dit gedeelte presenteert als voorbeeld de opbouw en de plaatsing
en werkwijze van afzonderlijke elementen en ingebouwde
onderdelen.
4.2.1 Toegangsdeur
De ingang tot het woongedeelte bevindt zich aan de rechterkant
van het voertuig, bij de typen met rechtse besturing aan de
linkerkant.
In de toegangsdeur zitten opbergvakken voor de kleine alledaagse
benodigdheden. De kijkruit is van binnen voorzien van een schuif-
en opvouwbaar rolgordijn.
De deur is van buiten af te sluiten met een veiligheidsslot, dat ook
van binnenuit ver- en ontgrendeld kan worden.
In het toegangsgedeelte vergemakkelijkt een toegangstrap de
toegang tot het woongedeelte. Boven de deur verlicht – afhankelijk
Afb. 5: Opbouw, toegangsdeur
van model – een voortentlamp (accessoire) de ingang, als het
donker is.
4.2.2 Rechter buitenkant
Aan de buitenkant van het reismobiel zijn – afhankelijk van de
gekozen uitvoering – de volgende kleppen, sloten en openingen
aangebracht:
1 Klep garage achter of opbergruimte achter
2 Houder voor klep garage achter/opbergruimte achteraan
3 Onderhoudsklep warmwaterboiler en klein opbergvak
4 Opklapbare wieldop
5 Zijwandafvoer van de Truma-gasverwarming
Afb. 6: Opbouw, rechter buitenkant
4.2.3 Linker buitenkant
Aan de andere buitenkant van het reismobiel bevinden zich –
afhankelijk van de gekozen uitvoering – de volgende kleppen
en sloten:
1 Klep extra verswatertank
2 Vulmof voor vers water
3 Afvalverwerkingklep cassettetoilet
4 Opklapbare wieldop
5 Klep garage achter
Afb. 7: Opbouw, linker buitenkant
2008-02-15 43
