Page 142 - Gebruikershandleiding Fiat Ducato

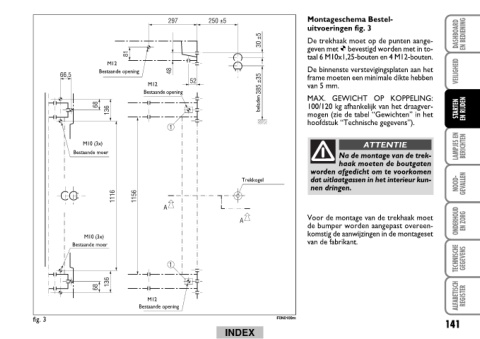

Montageschema Bestel-
uitvoeringen fig. 3 DASHBOARD EN BEDIENING
De trekhaak moet op de punten aange-
geven met Ø bevestigd worden met in to-
taal 6 M10x1,25-bouten en 4 M12-bouten.
M12
De binnenste verstevigingsplaten aan het
Bestaande opening VEILIGHEID
frame moeten een minimale dikte hebben
M12 van 5 mm.
Bestaande opening
beladen MAX. GEWICHT OP KOPPELING: STARTEN EN RIJDEN
100/120 kg afhankelijk van het draagver-
mogen (zie de tabel “Gewichten” in het
hoofdstuk “Technische gegevens”).

M10 (3x) ATTENTIE LAMPJES EN BERICHTEN
Bestaande moer
Na de montage van de trek-
haak moeten de boutgaten
worden afgedicht om te voorkomen
Trekkogel dat uitlaatgassen in het interieur kun- NOOD- GEVALLEN
nen dringen.

Voor de montage van de trekhaak moet ONDERHOUD EN ZORG
de bumper worden aangepast overeen-
komstig de aanwijzingen in de montageset
M10 (3x)
van de fabrikant.
Bestaande moer
TECHNISCHE GEGEVENS

ALFABETISCH REGISTER
M12
Bestaande opening
fig. 3 F0N0189m
141
