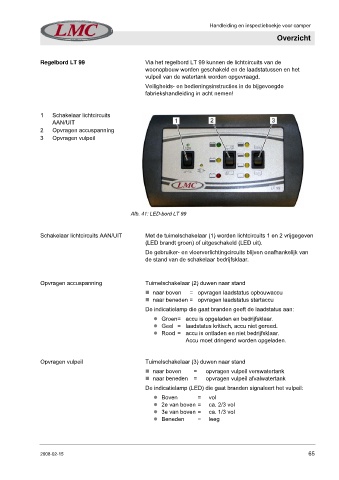

Handleiding en inspectieboekje voor camper
Regelbord LT 99
1 Schakelaar lichtcircuits
AAN/UIT
2 Opvragen accuspanning
3 Opvragen vulpeil
Afb. 41: LED-bord LT 99
Schakelaar lichtcircuits AAN/UIT
Opvragen accuspanning
Opvragen vulpeil
2008-02-15
Overzicht
Via het regelbord LT 99 kunnen de lichtcircuits van de
woonopbouw worden geschakeld en de laadstatussen en het
vulpeil van de watertank worden opgevraagd.
Veiligheids- en bedieningsinstructies in de bijgevoegde
fabriekshandleiding in acht nemen!
Met de tuimelschakelaar (1) worden lichtcircuits 1 en 2 vrijgegeven
(LED brandt groen) of uitgeschakeld (LED uit).
De gebruiker- en vloerverlichtingcircuits blijven onafhankelijk van
de stand van de schakelaar bedrijfsklaar.
Tuimelschakelaar (2) duwen naar stand
„ naar boven = opvragen laadstatus opbouwaccu
„ naar beneden = opvragen laadstatus startaccu
De indicatielamp die gaat branden geeft de laadstatus aan:
z Groen = accu is opgeladen en bedrijfsklaar.
z Geel = laadstatus kritisch, accu niet gereed.
z Rood = accu is ontladen en niet bedrijfsklaar.
Accu moet dringend worden opgeladen.
Tuimelschakelaar (3) duwen naar stand
„ naar boven = opvragen vulpeil verswatertank
„ naar beneden = opvragen vulpeil afvalwatertank
De indicatielamp (LED) die gaat branden signaleert het vulpeil:
z Boven = vol
z 2e van boven = ca. 2/3 vol
z 3e van boven = ca. 1/3 vol
z Beneden = leeg
65
