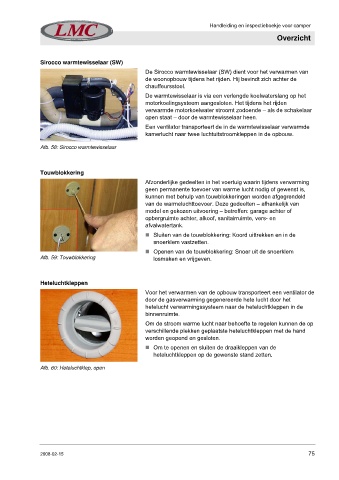

Overzicht

Sirocco warmtewisselaar (SW)
De Sirocco warmtewisselaar (SW) dient voor het verwarmen van
de woonopbouw tijdens het rijden. Hij bevindt zich achter de
chauffeursstoel.
De warmtewisselaar is via een verlengde koelwaterslang op het
motorkoelingsysteem aangesloten. Het tijdens het rijden
verwarmde motorkoelwater stroomt zodoende – als de schakelaar
open staat – door de warmtewisselaar heen.
Een ventilator transporteert de in de warmtewisselaar verwarmde
kamerlucht naar twee luchtuitstroomkleppen in de opbouw.

Afb. 58: Sirocco warmtewisselaar

Touwblokkering
Afzonderlijke gedeelten in het voertuig waarin tijdens verwarming
geen permanente toevoer van warme lucht nodig of gewenst is,
kunnen met behulp van touwblokkeringen worden afgegrendeld
van de warmeluchttoevoer. Deze gedeelten – afhankelijk van
model en gekozen uitvoering – betreffen: garage achter of
opbergruimte achter, alkoof, sanitairruimte, vers- en
afvalwatertank.
„ Sluiten van de touwblokkering: Koord uittrekken en in de
snoerklem vastzetten.
„ Openen van de touwblokkering: Snoer uit de snoerklem
Afb. 59: Touwblokkering losmaken en vrijgeven.

Heteluchtkleppen
Voor het verwarmen van de opbouw transporteert een ventilator de
door de gasverwarming gegenereerde hete lucht door het
hetelucht verwarmingssysteem naar de heteluchtkleppen in de
binnenruimte.
Om de stroom warme lucht naar behoefte te regelen kunnen de op
verschillende plekken geplaatste heteluchtkleppen met de hand
worden geopend en gesloten.

„ Om te openen en sluiten de draaikleppen van de
heteluchtkleppen op de gewenste stand zetten.

Afb. 60: Heteluchtklep, open

2008-02-15 75
