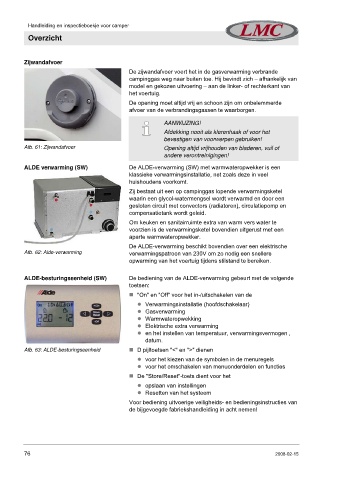

P. 76
Handleiding en inspectieboekje voor camper
Overzicht
Zijwandafvoer
De zijwandafvoer voert het in de gasverwarming verbrande
campinggas weg naar buiten toe. Hij bevindt zich – afhankelijk van
model en gekozen uitvoering – aan de linker- of rechterkant van
het voertuig.
De opening moet altijd vrij en schoon zijn om onbelemmerde
afvoer van de verbrandingsgassen te waarborgen.
AANWIJZING!
Afdekking nooit als klerenhaak of voor het
bevestigen van voorwerpen gebruiken!
Afb. 61: Zijwandafvoer Opening altijd vrijhouden van bladeren, vuil of
andere verontreinigingen!
ALDE verwarming (SW) De ALDE-verwarming (SW) met warmwateropwekker is een
klassieke verwarmingsinstallatie, net zoals deze in veel
huishoudens voorkomt.
Zij bestaat uit een op campinggas lopende verwarmingsketel
waarin een glycol-watermengsel wordt verwarmd en door een
gesloten circuit met convectors (radiatoren), circulatiepomp en
compensatietank wordt geleid.
Om keuken en sanitairruimte extra van warm vers water te
voorzien is de verwarmingsketel bovendien uitgerust met een
aparte warmwateropwekker.
De ALDE-verwarming beschikt bovendien over een elektrische
Afb. 62: Alde-verwarming verwarmingspatroon van 230V om zo nodig een snellere
opwarming van het voertuig tijdens stilstand te bereiken.
ALDE-besturingseenheid (SW) De bediening van de ALDE-verwarming gebeurt met de volgende
toetsen:
"On" en "Off" voor het in-/uitschakelen van de
z Verwarmingsinstallatie (hoofdschakelaar)
z Gasverwarming
z Warmwateropwekking
z Elektrische extra verwarming
z en het instellen van temperatuur, verwarmingsvermogen ,
datum.
Afb. 63: ALDE-besturingseenheid D pijltoetsen "<" en ">" dienen
z voor het kiezen van de symbolen in de menuregels
z voor het omschakelen van menuonderdelen en functies
De "Store/Reset"-toets dient voor het
z opslaan van instellingen
z Resetten van het systeem
Voor bediening uitvoerige veiligheids- en bedieningsinstructies van
de bijgevoegde fabriekshandleiding in acht nemen!
76 2008-02-15
