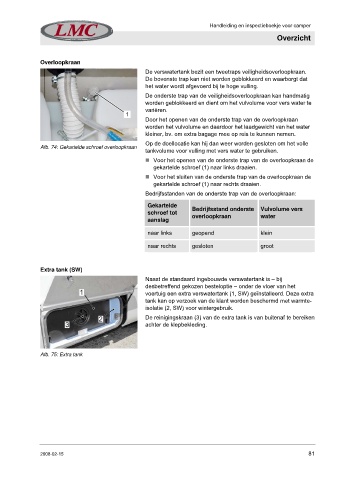

Page 81 - Gebruikershandleiding LMC

Handleiding en inspectieboekje voor camper
Overzicht

Overloopkraan
De verswatertank bezit een tweetraps veiligheidsoverloopkraan.
De bovenste trap kan niet worden geblokkeerd en waarborgt dat
het water wordt afgevoerd bij te hoge vulling.
De onderste trap van de veiligheidsoverloopkraan kan handmatig
worden geblokkeerd en dient om het vulvolume voor vers water te
variëren.

Door het openen van de onderste trap van de overloopkraan
worden het vulvolume en daardoor het laadgewicht van het water
kleiner, bv. om extra bagage mee op reis te kunnen nemen.

Op de doellocatie kan hij dan weer worden gesloten om het volle
Afb. 74: Gekartelde schroef overloopkraan
tankvolume voor vulling met vers water te gebruiken.
„ Voor het openen van de onderste trap van de overloopkraan de
gekartelde schroef (1) naar links draaien.
„ Voor het sluiten van de onderste trap van de overloopkraan de
gekartelde schroef (1) naar rechts draaien.
Bedrijfsstanden van de onderste trap van de overloopkraan:

Gekartelde Bedrijfsstand onderste Vulvolume vers
schroef tot
aanslag overloopkraan water
naar links geopend klein

naar rechts gesloten groot

Extra tank (SW)
Naast de standaard ingebouwde verswatertank is – bij
desbetreffend gekozen besteloptie – onder de vloer van het
voertuig een extra verswatertank (1, SW) geïnstalleerd. Deze extra
tank kan op verzoek van de klant worden beschermd met warmte-
isolatie (2, SW) voor wintergebruik.
De reinigingskraan (3) van de extra tank is van buitenaf te bereiken
achter de klepbekleding.

Afb. 75: Extra tank

2008-02-15 81
