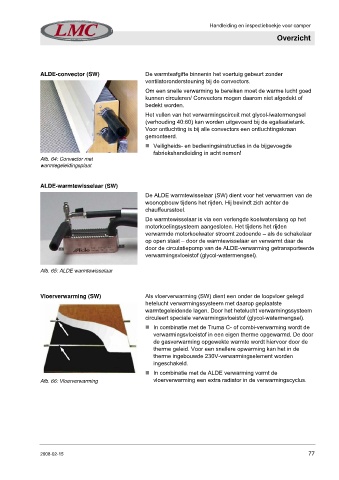

ALDE-convector (SW)
Afb. 64: Convector met
warmtegeleidingsplaat
ALDE-warmtewisselaar (SW)
Afb. 65: ALDE warmtewisselaar
Vloerverwarming (SW)
Afb. 66: Vloerverwarming
2008-02-15
Overzicht
De warmteafgifte binnenin het voertuig gebeurt zonder
ventilatorondersteuning bij de convectors.
Om een snelle verwarming te bereiken moet de warme lucht goed
kunnen circuleren/ Convectors mogen daarom niet afgedekt of
bedekt worden.
Het vullen van het verwarmingscircuit met glycol-/watermengsel
(verhouding 40:60) kan worden uitgevoerd bij de egalisatietank.
Voor ontluchting is bij alle convectors een ontluchtingskraan
gemonteerd.
„ Veiligheids- en bedieningsinstructies in de bijgevoegde
fabriekshandleiding in acht nemen!
De ALDE warmtewisselaar (SW) dient voor het verwarmen van de
woonopbouw tijdens het rijden. Hij bevindt zich achter de
chauffeursstoel.
De warmtewisselaar is via een verlengde koelwaterslang op het
motorkoelingsysteem aangesloten. Het tijdens het rijden
verwarmde motorkoelwater stroomt zodoende – als de schakelaar
op open staat – door de warmtewisselaar en verwarmt daar de
door de circulatiepomp van de ALDE-verwarming getransporteerde
verwarmingsvloeistof (glycol-watermengsel).
Als vloerverwarming (SW) dient een onder de loopvloer gelegd
hetelucht verwarmingssysteem met daarop geplaatste
warmtegeleidende lagen. Door het hetelucht verwarmingssysteem
circuleert speciale verwarmingsvloeistof (glycol-watermengsel).
„ In combinatie met de Truma C- of combi-verwarming wordt de
verwarmingsvloeistof in een eigen therme opgewarmd. De door
de gasverwarming opgewekte warmte wordt hiervoor door de
therme geleid. Voor een snellere opwarming kan het in de
therme ingebouwde 230V-verwarmingselement worden
ingeschakeld.
„ In combinatie met de ALDE verwarming vormt de
vloerverwarming een extra radiator in de verwarmingscyclus.
77
