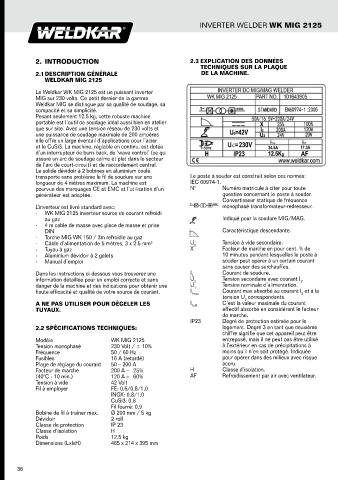

INVERTER WELDER WK MIG 2125

2. INTRODUCTION 2.3 EXPLICATION DES DONNÉES
TECHNIQUES SUR LA PLAQUE
2.1 DESCRIPTION GÉNÉRALE DE LA MACHINE.
WELDKAR MIG 2125
Le Weldkar WK MIG 2125 est un puissant inverter
MIG sur 230 volts. Ce petit dernier de la gamme
Weldkar MIG se distingue par sa qualité de soudage, sa
compacité et sa simplicité.
Pesant seulement 12,5 kg, cette robuste machine
portable est l’outil de soudage idéal aussi bien en atelier
que sur site. Avec une tension réseau de 230 volts et
une puissance de soudage maximale de 200 ampères
elle offre un large éventail d’applications pour l’acier
et le CuSi3. La machine, réglable en continu, est dotée
d’un interrupteur de burn-back, de ‘wave control’ (ce qui
assure un arc de soudage calme et plat dans le secteur
de l’arc de court-circuit) et de raccordement central.
Le solide dévidoir à 2 bobines en aluminium coulé
transporte sans problème le fil de soudure sur une Le poste à souder est construit selon ces normes:
longueur de 4 mètres maximum. La machine est IEC 60974-1.
pourvue des marquages CE et EMC et l’utilisation d’un N° Numéro matricule à citer pour toute
générateur est adaptée. question concernant le poste à souder.
Convertisseur statique de fréquence
L’inverteur est livré standard avec: monophasé transformateur-redresseur.
- WK MIG 2125 inverteur source de courant refroidi
au gaz Indiqué pour la soudure MIG/MAG.
- 4 m cable de masse avec pince de masse et prise
DIN Caractéristique descendante.
- Torche MIG WK 150 / 3m refroidie au gaz
- Câble d’alimentation de 5 mètres, 3 x 2.5 mm² U 0 Tension à vide secondaire.
- Tuyau à gaz X Facteur de marche en pour cent. % de
- Aluminium dévidoir à 2 galets 10 minutes pendant lesquelles le poste à
- Manual d’emploi souder peut opérer à un certain courant
sans causer des surchauffes.
Dans les instructions ci-dessous vous trouverez une I 2 Courant de soudure.
information détaillée pour un emploi correcte et sans U 2 Tension secondaire avec courant I .
2
danger de la machine et des indications pour obtenir une U 1 Tension nominale d’alimentation.
haute efficacité et qualité de votre source de courant. I 1max Courant max absorbé au courant l et à la
2
tension U correspondants.
2
A NE PAS UTILISER POUR DÉGELER LES I C’est la valeur maximale du courant
1eff
TUYAUX. effectif absorbé en considérant le facteur
de marche.
IP23 Degré de protection estimée pour le
2.2 SPÉCIFICATIONS TECHNIQUES: logement. Degré 3 en tant que deuxième
chiffre signifie que cet appareil peut être
Modèle WK MIG 2125 entreposé, mais il ne peut pas être utilisé
Tension monophasé 230 Volt / ± 10% à l’extérieur en cas de précipitations à
Fréquence 50 / 60 Hz moins qu’il n’en soit protégé. Indiquée
Fusibles 16 A (retardé) pour opérer dans des milieux avec risque
Plage de réglage du courant 50 – 200 A accru.
Facteur de marche 200 A – 25% H Classe d’isolation.
(40°C - 10 min.) 120 A – 60% AF Refroidissement par air avec ventilateur.
Tension à vide 42 Volt
Fil à employer FE: 0,6/0,8/1,0
INOX: 0,8/1,0
CuSi3: 0,8
Fil fourré: 0,9
Bobine de fil à traîner max. Ø 200 mm / 5 kg
Dévidoir 2-roll
Classe de protection IP 23
Classe d’isolation H
Poids 12,5 kg
Dimensions (LxlxH) 465 x 214 x 395 mm
36
