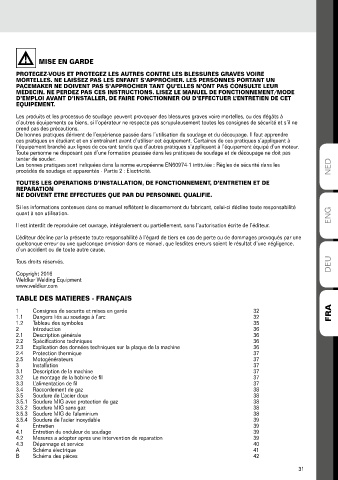

Page 31 - CJAYS-Specialist in Lastechniek- & Apparatuur| WELDAR

! MISE EN GARDE

PROTEGEZ-VOUS ET PROTEGEZ LES AUTRES CONTRE LES BLESSURES GRAVES VOIRE
MORTELLES. NE LAISSEZ PAS LES ENFANT S’APPROCHER. LES PERSONNES PORTANT UN
PACEMAKER NE DOIVENT PAS S’APPROCHER TANT QU’ELLES N’ONT PAS CONSULTE LEUR
MÉDECIN. NE PERDEZ PAS CES INSTRUCTIONS. LISEZ LE MANUEL DE FONCTIONNEMENT/MODE
D’EMPLOI AVANT D’INSTALLER, DE FAIRE FONCTIONNER OU D’EFFECTUER L’ENTRETIEN DE CET
EQUIPEMENT.
Les produits et les processus de soudage peuvent provoquer des blessures graves voire mortelles, ou des dégâts à
d’autres équipements ou biens, si l’opérateur ne respecte pas scrupuleusement toutes les consignes de sécurité et s’il ne
prend pas des précautions.
De bonnes pratiques dérivent de l’expérience passée dans l’utilisation du soudage et du découpage. Il faut apprendre
ces pratiques en étudiant et en s’entraînant avant d’utiliser cet équipement. Certaines de ces pratiques s’appliquent à
l’équipement branché aux lignes de courant tandis que d’autres pratiques s’appliquent à l’équipement équipé d’un moteur.
Toute personne ne disposant pas d’une formation poussée dans les pratiques de soudage et de découpage ne doit pas
tenter de souder.
Les bonnes pratiques sont indiquées dans la norme européenne EN60974-1 intitulée : Règles de sécurité dans les ned
procédés de soudage et apparentés - Partie 2 : Electricité.
TOUTES LES OPERATIONS D’INSTALLATION, DE FONCTIONNEMENT, D’ENTRETIEN ET DE
REPARATION
NE DOIVENT ETRE EFFECTUEES QUE PAR DU PERSONNEL QUALIFIE.
Si les informations contenues dans ce manuel reflètent le discernement du fabricant, celui-ci décline toute responsabilité
quant à son utilisation. eng
Il est interdit de reproduire cet ouvrage, intégralement ou partiellement, sans l’autorisation écrite de l’éditeur.
L’éditeur décline par la présente toute responsabilité à l’égard de tiers en cas de perte ou de dommages provoqués par une
quelconque erreur ou une quelconque omission dans ce manuel, que lesdites erreurs soient le résultat d’une négligence,
d’un accident ou de toute autre cause.
Tous droits réservés. deu
Copyright 2016
Weldkar Welding Equipment
www.weldkar.com
TABLE DES MATIERES - FRANÇAIS
1 Consignes de securite et mises en garde 32 fra
1.1 Dangers liés au soudage à l’arc 32
1.2 Tableau des symboles 35
2 Introduction 36
2.1 Description générale 36
2.2 Spécifications techniques 36
2.3 Explication des données techniques sur la plaque de la machine 36
2.4 Protection thermique 37
2.5 Motogénérateurs 37
3 Installation 37
3.1 Description de la machine 37
3.2 Le montage de la bobine de fil 37
3.3 L’alimentation de fil 37
3.4 Raccordement de gaz 38
3.5 Soudure de L’acier doux 38
3.5.1 Soudure MIG avec protection de gaz 38
3.5.2 Soudure MIG sans gaz 38
3.5.3 Soudure MIG de l'aluminium 38
3.5.4 Soudure de l'acier inoxydable 39
4 Entretien 39
4.1 Entretien du onduleur de soudage 39
4.2 Mesures a adopter apres une intervention de reparation 39
4.3 Dépannage et service 40
A Schéma électrique 41
B Schéma des pièces 42
31
